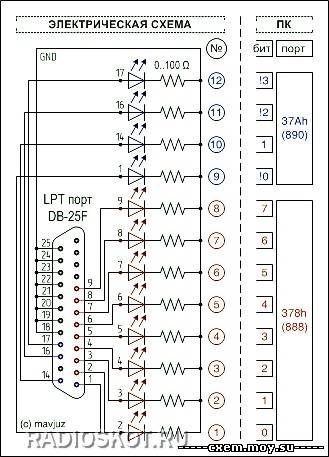

В интернете давно есть идея, как подключать светодиоды к LPT порту компьютера. Так как эффект действительно получается прикольным - решил эту конструкцию повторить. Для этих дел нам понадабятся светодиоды - 12шт, правда у меня всего пять, ведь количество не имеет значения. В схеме используются не очень мощные светодиоды на 3-5вольт - я поставил на 3 вольта. Схема подключения светодиодов к порту компьютера:

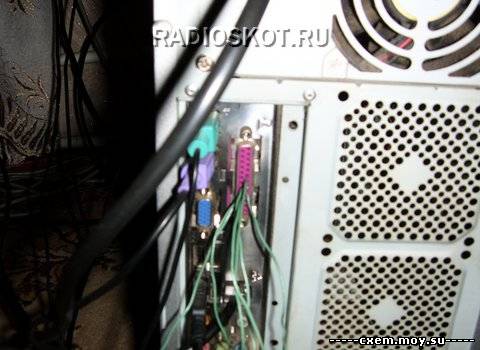

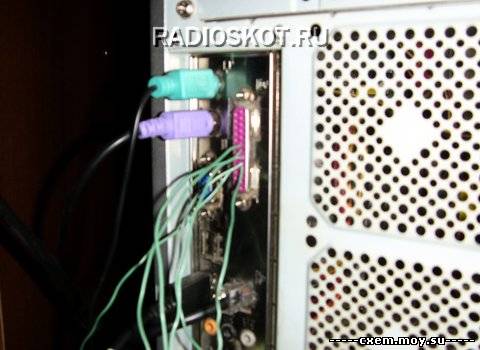

Провод подключения к LPT выходу любой длины, смотря на каком растоянии от компьютера вы хотите установить светодиодный эффект.

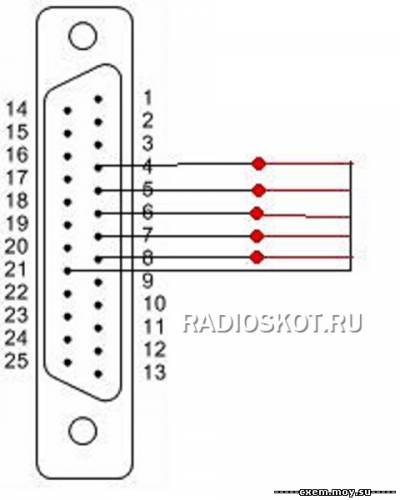

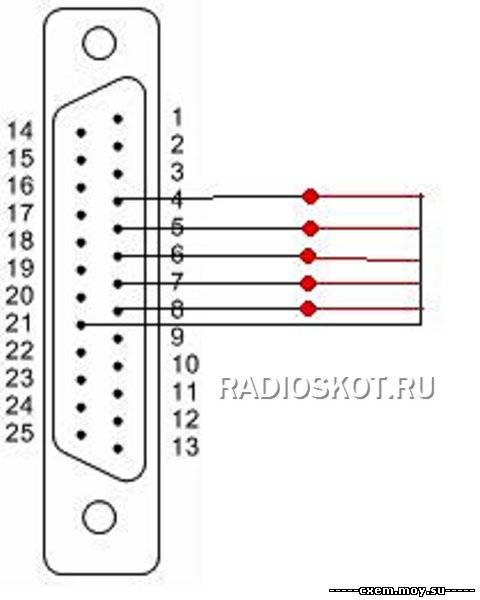

Итак, все катоды диода соединяем параллельно, к анодам паяем провода и один провод к катоду - все показано на упрощённой схеме.
Сопротивление резисторов подбираем исходя из желаемой яркости и максимально допустимого тока светодиодов. Напрямую подключать LED элементы к порту нельзя!

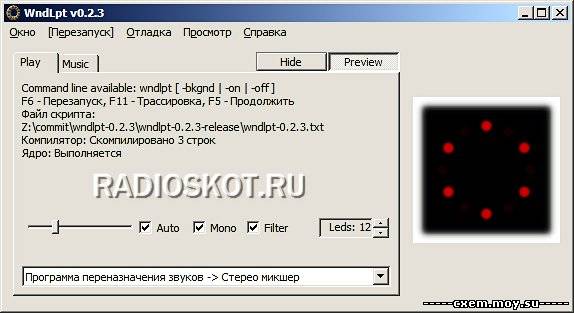

Далее скачиваем и устанавливаем программу WndLpt, которая позволяет управлять светодиодами в разных режимах.
Данная программа бесплатная. После запуска программы и настройки на желаемый эффект - смотрим на получившееся шоу. А тут вы можете скачать и посмотреть небольшое видео работы устройства. Автор - Жека.
| |||
